Rassegna applicazioni in ambito termotecnico/impianti
Serbatoio toroidale per GPL
![](glpgtank.jpg)

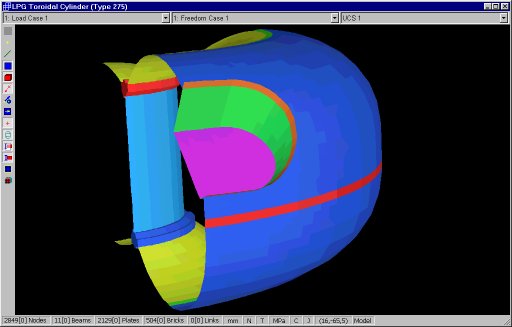

Modellazione di un serbatoio toroidale per carburante GPL, effettuata per prevedere le tensioni residue presenti dopo che la struttura viene pressurizzata fino a raggiungere il campo duttile, per poi essere scaricata. Questo calcolo è tipico dei costruttori di serbatoi.
![](glpgta_r.jpg)

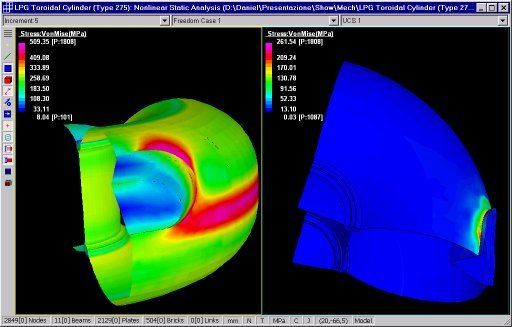

Il solutore non lineare statico può essere utilizzato per analizzare il comportamento elasto-plastico del materiale. Si possono vedere in figura le tensioni massime di Von Mises al termine della fase di carico, e le tensioni residue presenti al termine della fase di scarico.
Intersezione tra tubi
![](gpress1m.jpg)

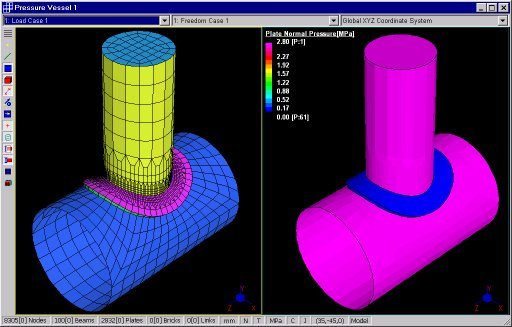

Recipiente con piastra di rinforzo saldata intorno all'intersezione con l'effusore.
Sono modellate la saldatura sul contorno e la superficie di contatto. L'immagine sulla destra mostra la pressione applicata. Si noti che la piastra di rinforzo, che sta al di fuori del cilindro principale, non è soggetta a pressione.
![](gpress1r.jpg)

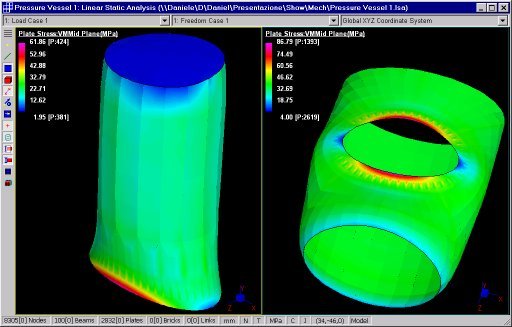

Le tensioni di Von Mises mostrano la concentrazione di tensione attorno alla saldatura.
Coperchio di un recipiente in pressione
![](gpresshe.gif)

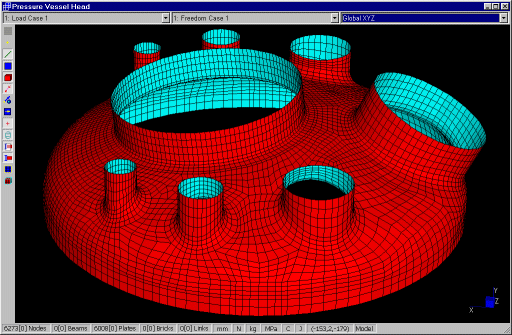

Mesh dettagliata della parte superiore di un recipiente in pressione, comprensiva dei bocchelli.
I raccordi tra il coperchio del cilindro e i bocchelli sono modellati utilizzando gli strumenti di Straus7 per la creazione dei raccordi. Questi strumenti generano automaticamente i raccordi tra le superfici intersecantisi.

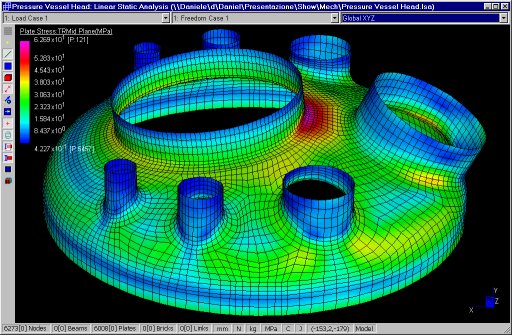

![](gpresshs.jpg)
Il tracciamento delle tensioni permette di identificare le aree fortemente tensionate.

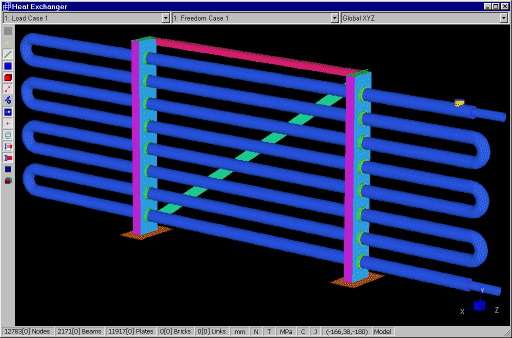

Scambiatore di calore
![](gheatexc.gif)
Si è svolta un'analisi lineare dello scambio termico per stabilire la distribuzione stazionaria della temperatura. La distribuzione della temperatura è stata poi utilizzata col solutore lineare statico per determinare le tensioni termiche.
