Rassegna applicazioni in ambito meccanico
Valvola di ghisa
![](gcastir1.jpg)

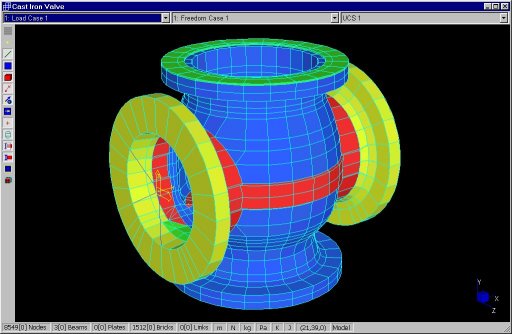

Modello di elementi brick di una valvola in ghisa.
![](gcastir2.jpg)

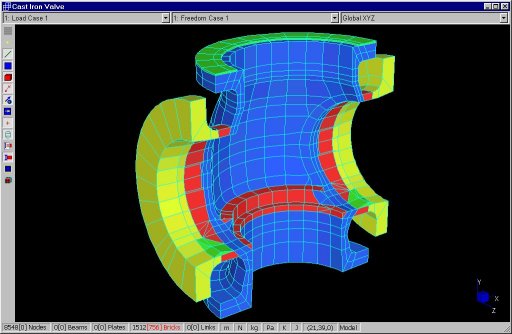

Vista interna di metà modello della valvola.
![](gvalve.jpg)

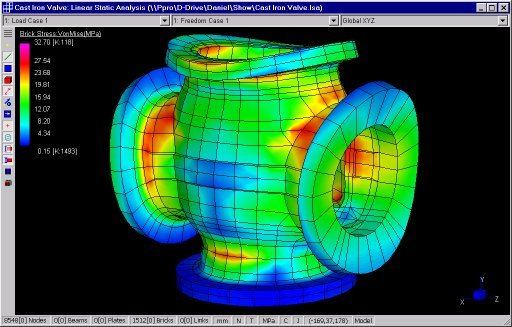

Mappa della tensione equivalente di Von Mises sulla mesh deformata.
Piastra di base
![](basepl01.gif)

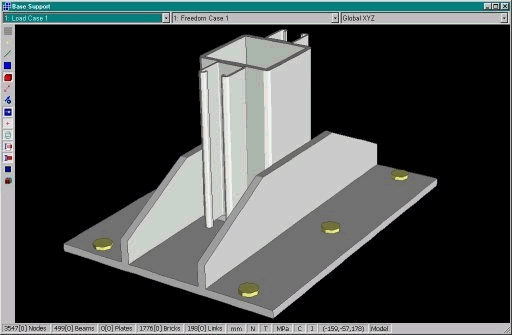

Modello ad elementi brick di una piastra di base con tirafondi.
![](basepl02.gif)
![](basepl03.gif)

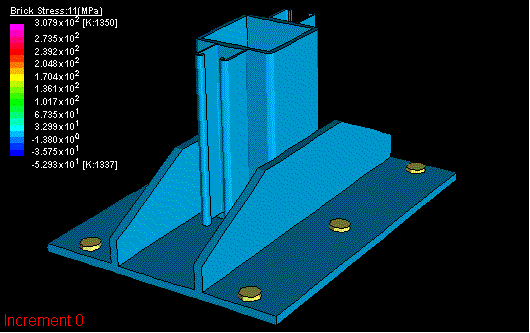

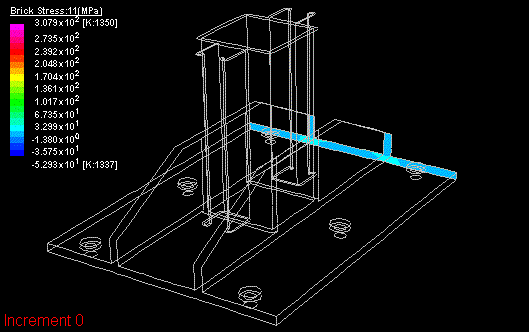

Per tenere conto correttamente dell'azione delle forze di sollevamento sui bulloni, viene modellato il contatto della piastra con il terreno. I carichi sono stati applicati alla sommità della colonna; essi consistono di un carico assiale ed un momento, trasmessi tramite links rigidi. Questi links permettono di mantenere indeformata la sezione nel punto di applicazione del carico.
Braccio di sollevamento
![](glifting.jpg)

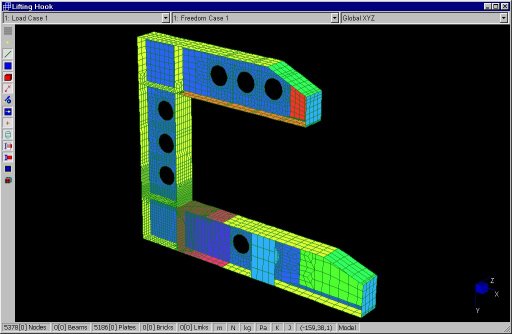

Braccio di sollevamento modellato con elementi plate.
Girante centrifuga
![](gimpelle.jpg)

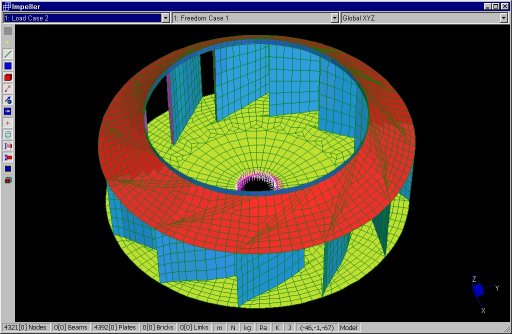

E' stata effettuata un'analisi dei modi di vibrare di una girante centrifuga, per confrontare i modi di vibrare risultanti dal calcolo con i valori misurati tramite una nuova tecnica in-situ. Nell'analisi è stato tenuto conto dell'effetto di irrigidimento e tensionamento dovuto alla velocità di rotazione a 1000 giri al minuto.
Puleggia
![](gpulley.jpg)

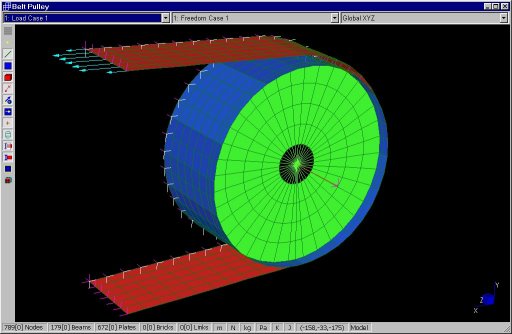

Puleggia e cinghia. Vengono modellati il contatto e l'attrito tra la cinghia e la puleggia. Si tratta di un problema fortemente non lineare, a causa della non linearità dell'attrito e del contatto. La cinghia è modellata come un elemento membrana che fornisce solo rigidezza a trazione. Grazie alla simmetria, è stato possibile modellare solo una metà del sistema.
![](gpulleys.gif)

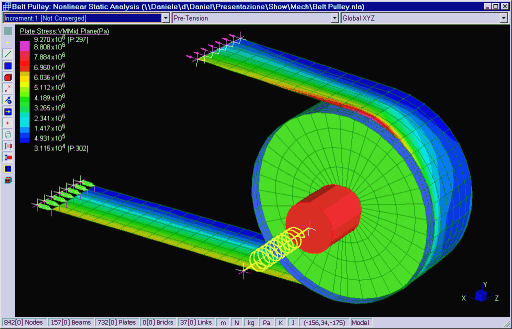

La distribuzione delle tensioni nella cinghia è coerente con la mappa di usura osservata.
Supporto per nastro trasportatore
![](gconveim.gif)

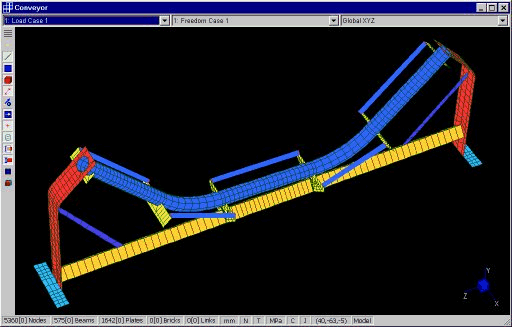

Struttura di supporto per nastro trasportatore.
![](gconveir.gif)

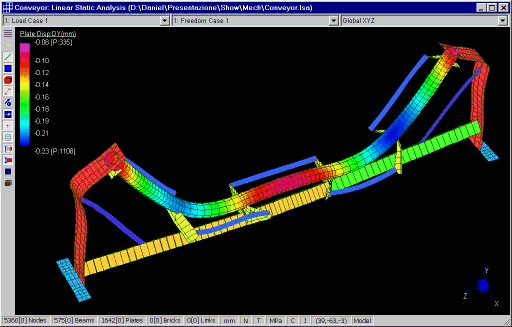

Mappa delle tensioni sulla mesh deformata.
Pompa assialsimmetrica
![](gaxi_mes.gif)

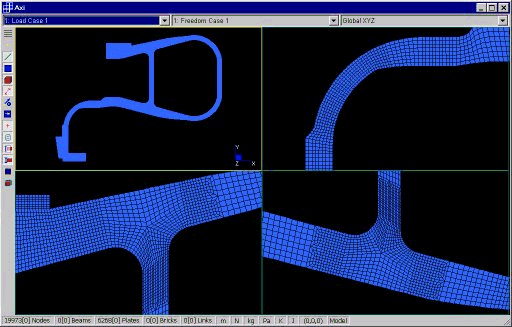

Modellazione di una pompa per acqua ad alta pressione con mesh assialsimmetrica per valutare le deformazioni delle flange e le tensioni in punti particolari.
![](gaxi_res.jpg)

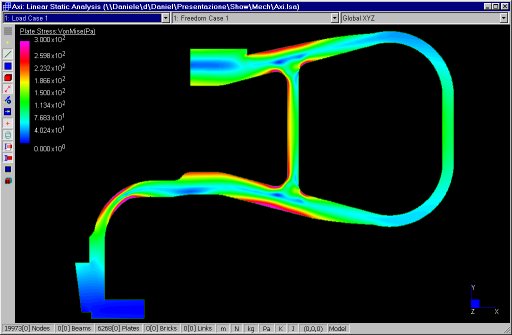

La mappa della tensione di Von Mises permette di individuare chiaramente le sezioni che necessitano di uno spessore maggiore.
Coclea
![](gauger_m.gif)

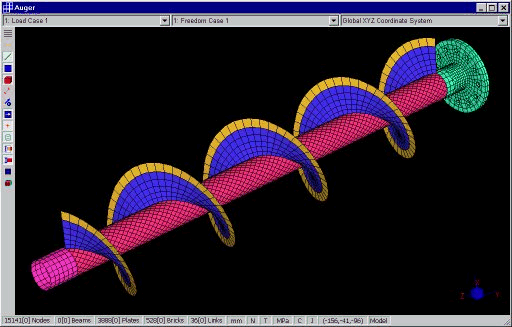

Coclea modellata con elementi shell per calcolare le tensioni nelle saldature ai fini del calcolo della resistenza a fatica.
Queste strutture sono molto facili da modellare con Straus7, utilizzando gli strumenti sweep ed estrusione.
![](gauger_r.jpg)

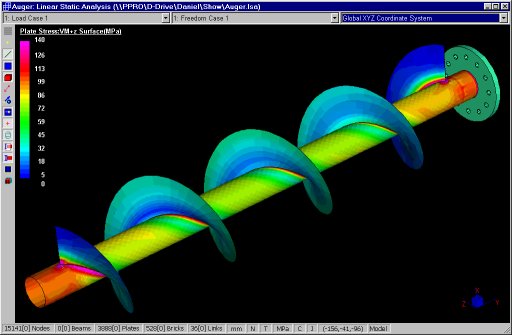

Risultati del calcolo delle tensioni.
Cella di carico
![](gloadcem.gif)

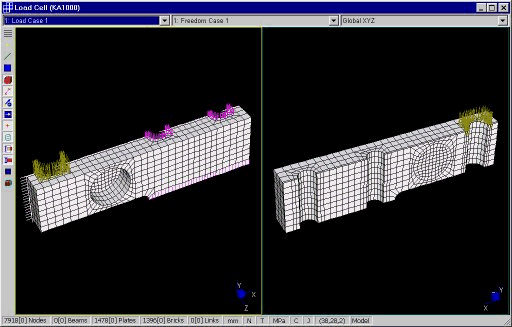

Cella di carico per forza di taglio, costruita con elementi brick.
![](gloadcer.jpg)

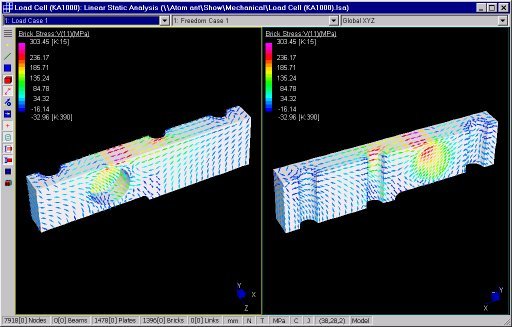

Tensione principale risultante dal calcolo, visualizzata con vettori sulla superficie degli elementi brick.
I vettori della tensione forniscono un'immagine chiara del flusso delle tensioni, permettendo anche di effettuare un allineamento corretto per le misure delle deformazioni.
